Descrição

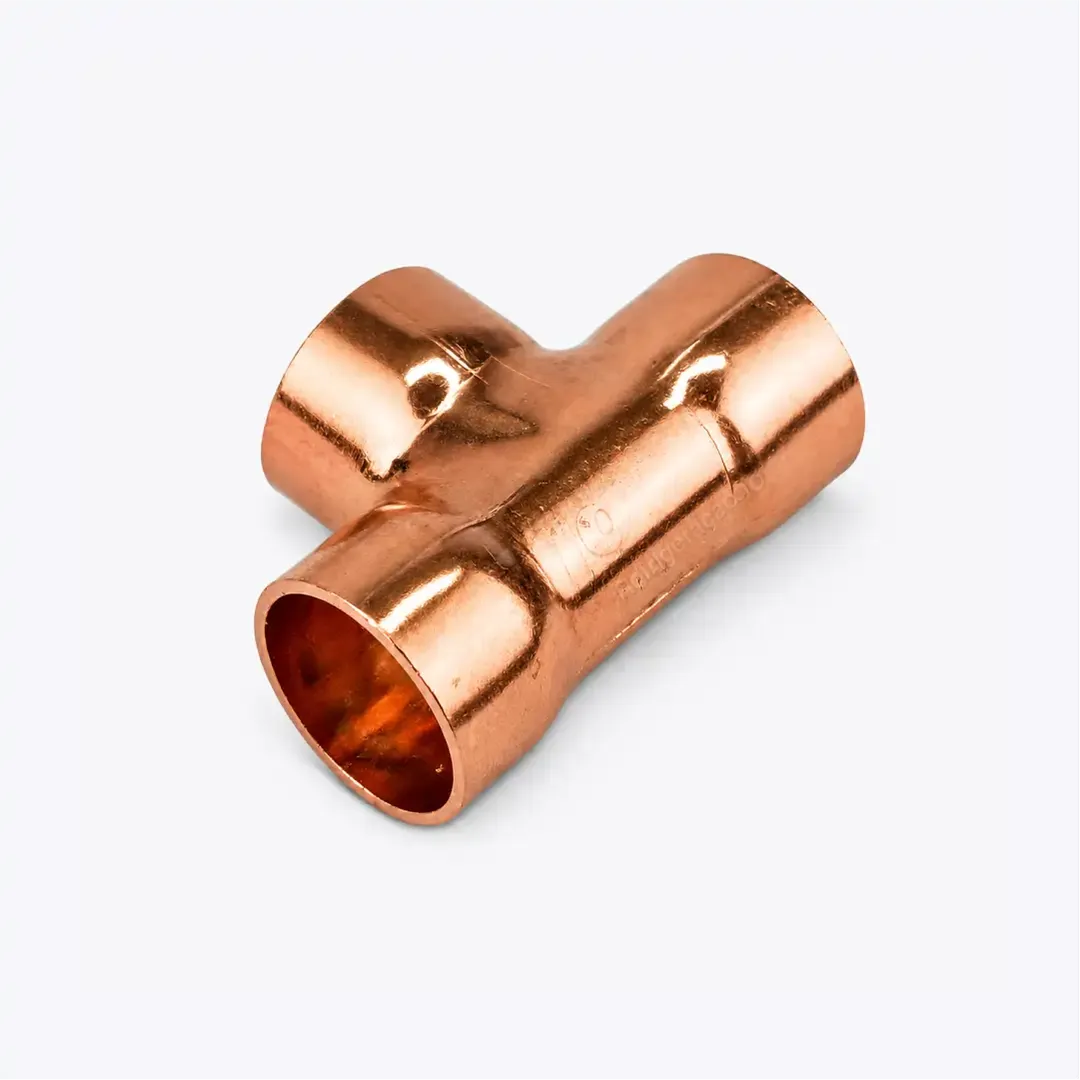

Tê de Conexão em Cobre 1/4″ Parede 0,48 mm – TP014 (Forming Tubing)

O Tê de conexão em cobre TP014 é um acessório desenvolvido para realizar derivações em tubulações de cobre de 1/4″, preservando a continuidade do fluxo do fluido refrigerante e a integridade mecânica da instalação. Fabricado em cobre de alta pureza para aplicações em refrigeração e ar-condicionado, o componente é destinado à união permanente por brasagem, proporcionando elevada resistência mecânica, excelente condutividade térmica e alta confiabilidade em sistemas de expansão direta.

Seu projeto dimensional segue os padrões utilizados em tubulações de cobre para refrigeração, permitindo compatibilidade com tubos de parede 0,48 mm e garantindo alinhamento preciso durante a montagem. Quando instalado corretamente, o tê mantém baixas perdas de carga, elevada estanqueidade e longa vida útil, sendo amplamente empregado em linhas de líquido, sucção e outras derivações compatíveis com o projeto frigorífico.

Especificações técnicas

Características construtivas

• Fabricado em cobre de elevada pureza para excelente soldabilidade.
• Geometria de derivação em 90° para distribuição uniforme do fluxo.
• Compatível com brasagem utilizando ligas apropriadas para cobre.
• Baixa rugosidade interna, favorecendo o escoamento do refrigerante.
• Excelente resistência à corrosão em aplicações de refrigeração.
• Precisão dimensional para facilitar alinhamento e montagem.
• Construção destinada a instalações permanentes de cobre.

Aplicações

• Sistemas de ar-condicionado residencial e comercial.
• Instalações de refrigeração comercial.
• Câmaras frigoríficas.
• Balcões e expositores refrigerados.
• Derivações de linhas de líquido.
• Derivações de linhas de sucção compatíveis com o projeto.
• Montagem e manutenção de tubulações frigoríficas em cobre.

Observações técnicas

• A seleção correta do tê deve considerar o diâmetro nominal dos tubos, a espessura da parede e a compatibilidade dimensional entre todos os componentes da tubulação.
• Durante a brasagem recomenda-se utilizar fluxo apenas quando aplicável ao material de adição e proteger o interior da tubulação com fluxo contínuo de nitrogênio, reduzindo a formação de óxidos internos.
• Após a soldagem, o conjunto deve ser submetido a ensaio de estanqueidade e posteriormente ao procedimento de evacuação antes da liberação para operação.
• O alinhamento correto da derivação reduz tensões mecânicas, melhora a qualidade da solda e aumenta a vida útil da instalação.
• Em sistemas frigoríficos, a utilização de conexões fabricadas especificamente para cobre refrigerante contribui para maior confiabilidade mecânica e hidráulica do circuito.

Fonte

• Fonte técnica oficial: Forming Tubing – Catálogo Técnico de Conexões para Tubos de Cobre (Linha TP – Tês para Refrigeração): https://www.formingtubing.com.br/
