Descrição

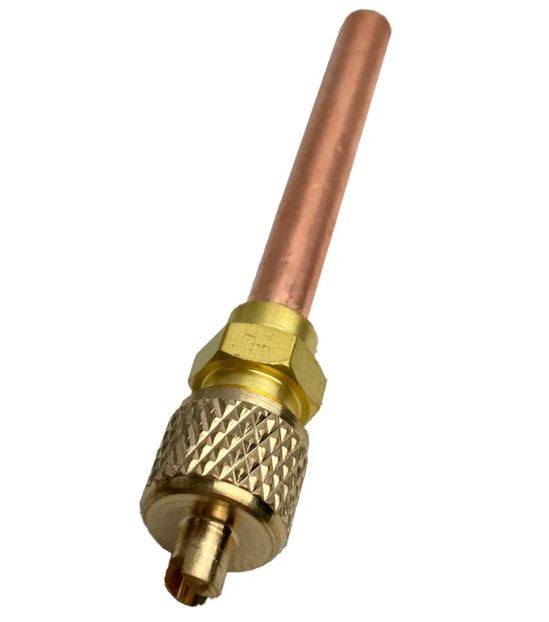

União com Válvula Tipo Schrader 1/4″ SAE Macho x 1/4″ Solda 100 mm – EOS-SU-04/10CM

A União com Válvula Tipo Schrader EOS-SU-04/10CM é um acessório utilizado em sistemas de refrigeração e ar-condicionado para permitir acesso ao circuito frigorífico durante procedimentos de carga, recolhimento, medição de pressão, vácuo e manutenção. Equipada com válvula tipo Schrader, proporciona um ponto de serviço seguro e prático para conexão de instrumentos e manifolds.

O modelo possui conexão 1/4″ SAE macho associada a uma extremidade para solda de 1/4″, além de tubo com comprimento aproximado de 100 mm. Sua construção é indicada para instalação permanente em linhas frigoríficas, facilitando intervenções técnicas sem a necessidade de adaptações adicionais.

Especificações técnicas

Características construtivas

• Válvula de serviço tipo Schrader integrada.
• Conexão padrão 1/4″ SAE macho para instrumentos de manutenção.
• Extremidade soldável de 1/4″.
• Tubo de extensão com aproximadamente 100 mm.
• Permite medição de pressão, carga e recolhimento de refrigerante.
• Instalação permanente no circuito frigorífico.
• Construção adequada para aplicações HVAC-R.

Aplicações

• Linhas de sucção.
• Linhas de líquido.
• Linhas de descarga.
• Sistemas de ar-condicionado.
• Equipamentos de refrigeração comercial.
• Procedimentos de manutenção e diagnóstico frigorífico.

Observações técnicas

• Instalar utilizando procedimentos adequados de brasagem.
• Realizar teste de estanqueidade após a instalação.
• Utilizar tampa de proteção da válvula para evitar vazamentos e contaminação.
• Verificar compatibilidade dimensional com a tubulação do sistema.
• A instalação deve ser executada por profissional qualificado.

Fonte

• Fonte técnica oficial: EOS – União com Válvula Tipo Schrader 1/4″ SAE Macho x 1/4″ Solda, comprimento 100 mm, modelo EOS-SU-04/10CM.
